Нарезка и сварка тройников любого диаметра

СВАРМАШ предлагает вам сварные тройники любого даиметра и назначения. Мы изготавливает тройники по ОСТ 34.10.762, ОСТ 34.10.764, ОСТ 36.24.77, ТС 588.000,  ТС 589.000, ТУ 24.20.40-001-56547650-2022(собственное ТУ организации) а, также тройники по любой вашей технической документации, чертежам. Для соединения труб при прокладке магистралей используют различные детали трубопровода. СВАРМАШ изготавливает все разновидности сварных деталей трубопровода в самом высоком качестве. Одной из таких деталей является тройник. С его помощью выполняются боковые ответвления под прямым углом от основной трубы. Этот тройник применяется для прокладки трубопроводных магистралей, транспортирующих воду, нефть и др. Благодаря тройникам, к основной магистрали можно присоединять трубы разного диаметра. В современном производстве изготовление стальных тройников осуществляют несколькими способами.

Тройники устойчивые к корозии(для агрессивных сред)

     Существуют тройники из нержавеющей стали. Благодаря тому, что тройник изготавливается из нержавеющей стали, он не подвергается коррозии. Поэтому его с успехом используют в местах с повышенной влажностью и в активной среде типа кислот и т.п.. Кроме того, тройники имеют высокую степень устойчивости к температурным колебаниям. Они отлично работают при температурах в диапазоне -70-+450 градусов.

Стальные тройники(для неагрессивных и среднеагрессивных сред)бывают двух видов:

  • равнопроходные;
  • переходные.

Первые соединяют трубы одного диаметра. Переходные применяют для монтажа труб разного диаметра. Тройник – это сварная деталь, состоящая из трех патрубков. При изготовлении тройник иногда покрывается изоляционным слоем. Сегодня изготовление стальных тройников можно разделить на три метода:

  1. Сварка нескольких элементов;
  2. Гидроштамповка;
  3. Горячая штамповка.

Для их производства применяют торцовочные и отрезные станки. В качестве сырья используют бесшовные или электросварные трубы.

Процесс изготовления

  • В первую очередь с трубы отрезается заготовка необходимого размера. Для этого применяют отрезные станки. Затем делают фитинг одним из выбранных методов. Для сварки в трубе вырезают отверстие нужного диаметра и приваривают к нему штуцер. В процессе горячей штамповки на заготовке выполняется отбортовка горловины. Благодаря этому деталь получается без швов, что увеличивает ее прочность;
  • Технологическое изготовление стальных тройников предполагает прохождение нескольких видов контроля. А именно: механические свойства и структура детали, химический состав материала, геометрические данные. Все выпускаемые изделия должны соответствовать ГОСТу;
  • Для применения в пищевой промышленности необходимы фитинги из безвредных материалов. Поэтому с этой целью выпускаются детали из нержавеющей стали. Они изготавливаются методом сварки. Такие же элементы используют для прокладки водопроводных магистралей.

Тройники. Технические характеристики

К производимым тройникам предъявляются особые требования. При этом обращают внимание на следующие характеристики:

  1. Рабочее давление. Его значение зависит от используемого в изготовлении детали сырья и способа производства. На его показатели также оказывает влияние толщина стенок детали;
  2. Сырье. Для производства тройников применяют заготовки из низколегированной или углеродистой стали. Детали, которые предназначены для работы в агрессивных средах, покрываются защитными составами или используются карозийно стойкие стали;
  3. Рабочая температура. В характеристиках детали указывается усредненный показатель. Тем не менее нежелательно его превышать, так как это может привести к существенному износу тройника.

Современное изготовление стальных тройников – это высокотехнологичный процесс. Производимые тройники должны соответствовать утвержденным нормативам и обладать всеми требуемыми характеристиками.

Тройники с решеткой

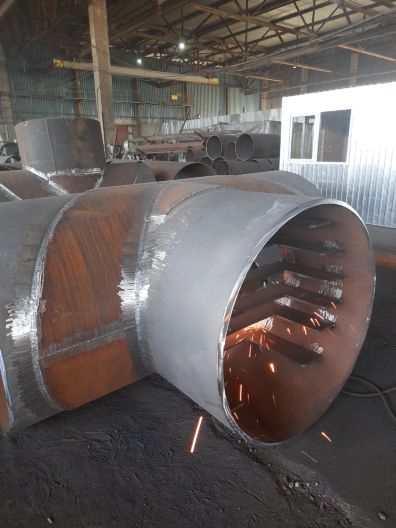

ТРОЙНИК С РЕШЕТКОЙ – это штампованный, либо штампосварной, либо сварной равнопроходной или переходный фитинг трубопроводов, особенностью которого является наличие в ответвлении от основной магистрали специализированной сварной реберной конструкции, которая условно называется решеткой.

Основным назначением решетки на тройнике является предотвращение попадания посторонних крупных предметов из ответвления внутрь тройника в трубопроводах с загрязненной средой. Помимо этого, при прохождении скребка по основной магистрали для очистки трубопровода от парафиновых отложений, а также диагностических устройств для контроля его внутренней поверхности, решетка играет роль специального направляющего элемента, препятствуя заклиниванию данных устройств при прохождении по магистрали.

Элементы решетки, так называемые ребра, изготавливаются из листового или рулонного проката углеродистых или низколегированных сталей, отвечающих условиям свариваемости с металлом тройника. В зависимости от требований Заказчика, ребра могут ввариваться независимыми, сваренными между собой с частичным перекрытием.

Конструктивные особенности решеток, - толщина ввариваемых ребер, их количество, расстояние между ребрами, а также между крайними ребрами и внутренней поверхностью ответвления зависят от типоразмеров исходного тройника. При этом, ввариваемые ребра всегда ориентируются параллельно оси магистрали трубопровода, что объясняется назначением ввариваемой решетки.
